Boletické panely

Revitalizácia boletických panelov systémom DEKMETAL

Popis konštrukčného riešenia Boletických panelov:

Boletické panely sú predsadený ľahký obvodový plášť z panelov s nosnou oceľovou rámovou konštrukciou. Rámy sú tvorené tenkostennými oceľovými profilmi. Výplň plášťa je priehľadná alebo nepriesvitná. Priehľadná výplň panela je často delená na dve časti. Hornú, väčšiu časť tvorí zdvojené kyvné drevené krídlo zavesené priamo na rám panelu. Dolný diel býva s pevným zasklením v zdvojenom drevenom ráme. Priehľadná výplň panelu môže byť aj jednodielna.

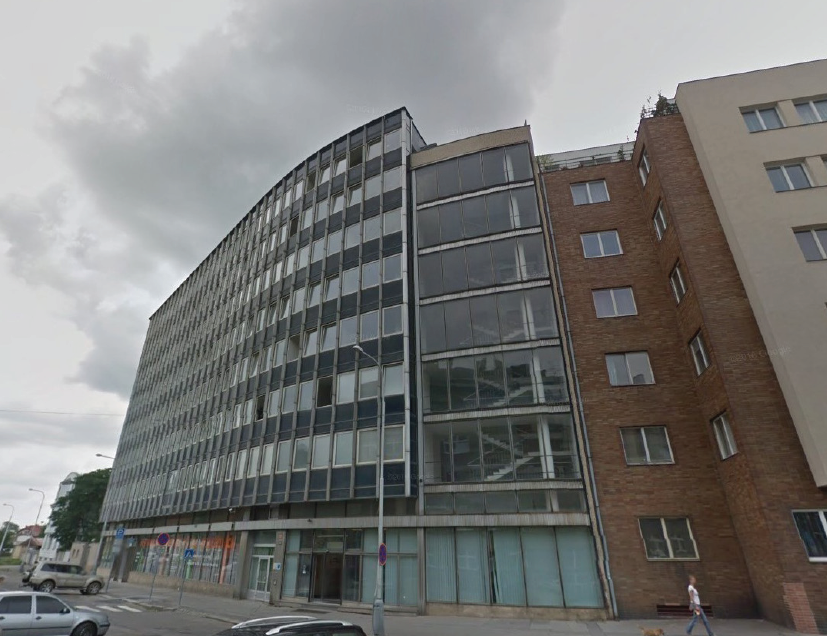

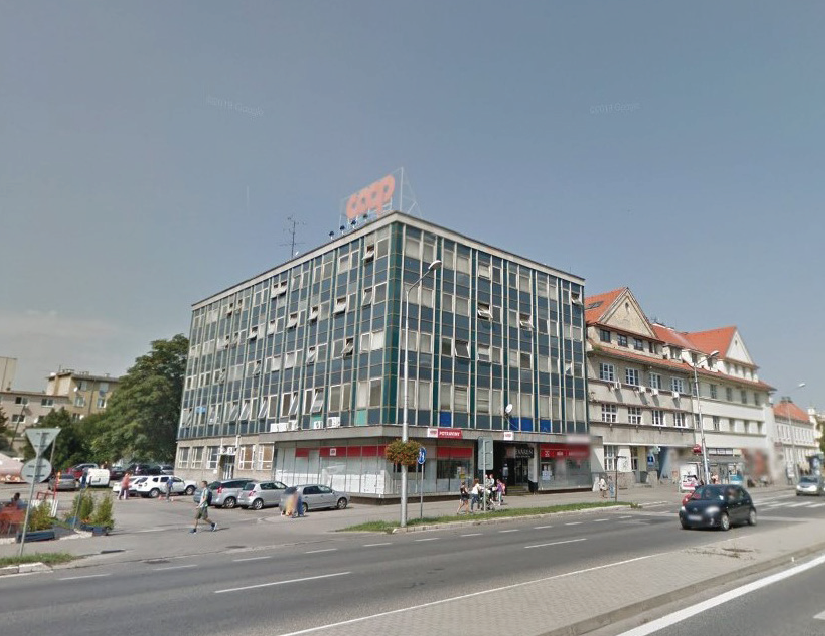

Boletický panel (občas nazývaný aj Boleťák) je zľudovelý názov systému ľahkého opláštenia skeletových stavieb, ktorý sa v 70. rokoch vyrábal v Boleticiach nad Labem. Odhaduje sa realizácia 2000 až 3000 týchto opláštení po celej Českej aj Slovenskej Republike, predovšetkým na stavbách občianskej vybavenosti. V súčasnej dobe sa blíži koniec jeho životnosti. Fasády z boletických panelov potrebujú rekonštrukciu.

Skladba nepriesvitnej výplne (od interiéru):

Fasáda je členená pravidelným zvislým rastrom. Ten je tvorený krycími lištami z hliníkovej zliatiny vystupujúcimi pred úroveň fasády. Vodorovné spoje panelov sú prekryté s subtílnymi hliníkovými lištami.

Vady systému:

Najčastejšou chybou pre Boletické panely bývajú uvoľňujúce sa krycie hliníkové lišty. Dochádza k odpadávaniu pohľadových prvkov a výplňových materiálov. Do objektov potom často zateká. Veľkým problémom je aj nedostatočná hrúbka tepelnej izolácie, systémové tepelné mosty as tým spojené nedostatky tepelno-technických vlastností celej obvodovej konštrukcie. MOŽNÉ SPÔSOBY REKONŠTRUKCIE Na prijatie koncepčného riešenia danej stavby je nutné vykonať stavebnotechnický prieskum so sondami. Treba zistiť stav jednotlivých vrstiev, predovšetkým nosných oceľových profilov, a vlhkostné pomery v konštrukcii. Nevyhnutné je statické posúdenie navrhnutej rekonštrukcie.

Možnosti rekonštrukcie Boletického panelu

1. Oprava a doplnenie aktuálneho stavu

Systém sa už 30 rokov nevyrába, zohnanie náhradných dielov je problematické, ak nie nemožné. Lokálne opravy nevyriešia predpokladané budúce problémy rovnakého charakteru na iných miestach fasády. Zostanú tepelno-technické nedostatky konštrukcie.

2. Demontáž celého systému a vytvorenie nového opláštenia

Ide o ideálny spôsob rekonštrukcie boletických panelov, avšak finančne najnákladnejší. Pri odstránení celého plášťa zasiahneme aj do interiéru, čím dôjde k prerušeniu jeho používania. Pri úplnej výmene opláštenia nevyužijeme funkčné časti existujúceho plášťa.

3. Demontáž pohľadových prvkov, oprava a prípadne výmena nefunkčných častí plášťa, aplikácia nového systémového opláštenia s pridaním tepelnej izolácie

Ide o najhospodárnejší spôsob rekonštrukcie. V ďalšej fáze článku sa budeme venovať tomuto spôsobu rekonštrukcie na konkrétnu akciu.

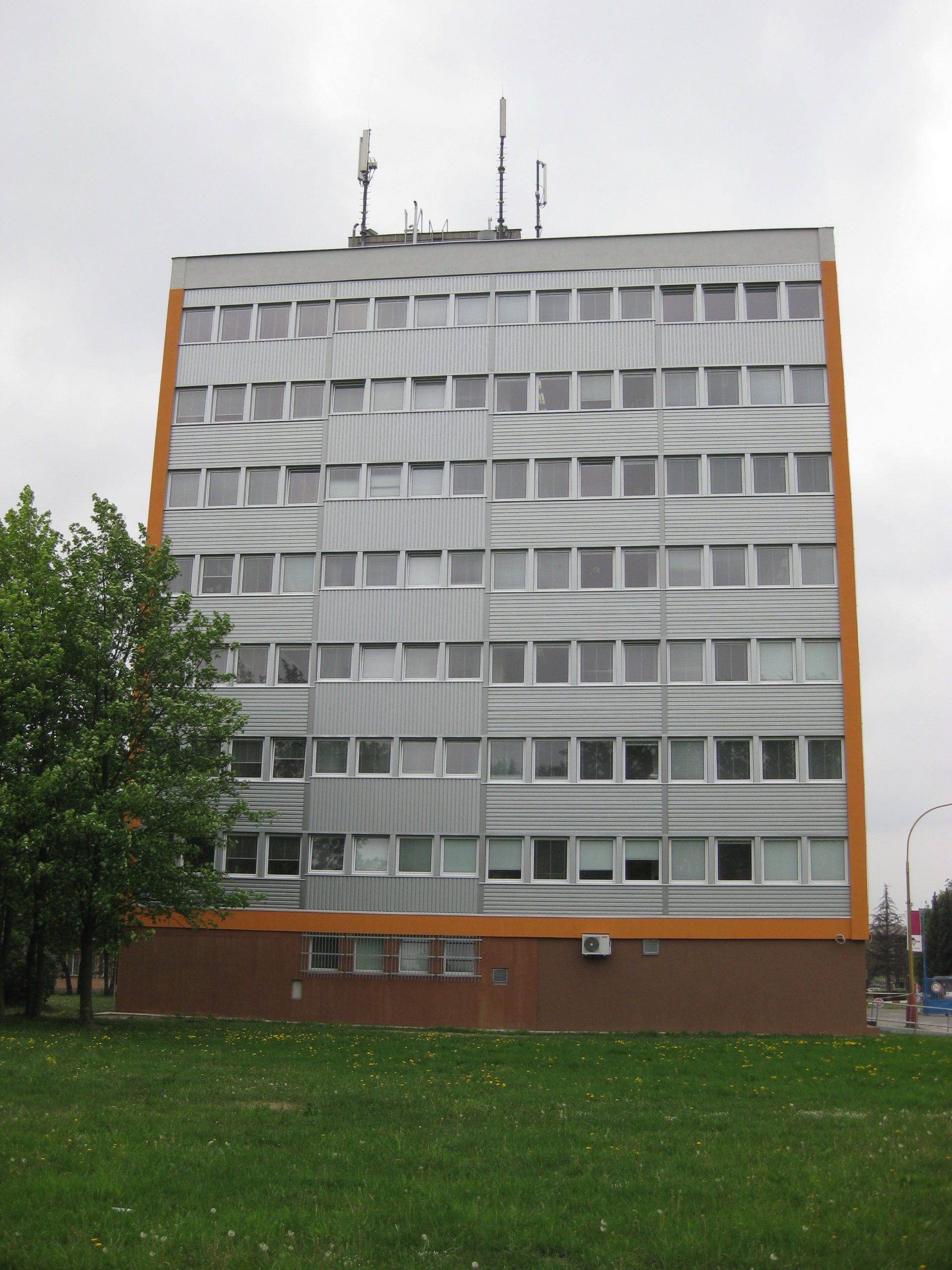

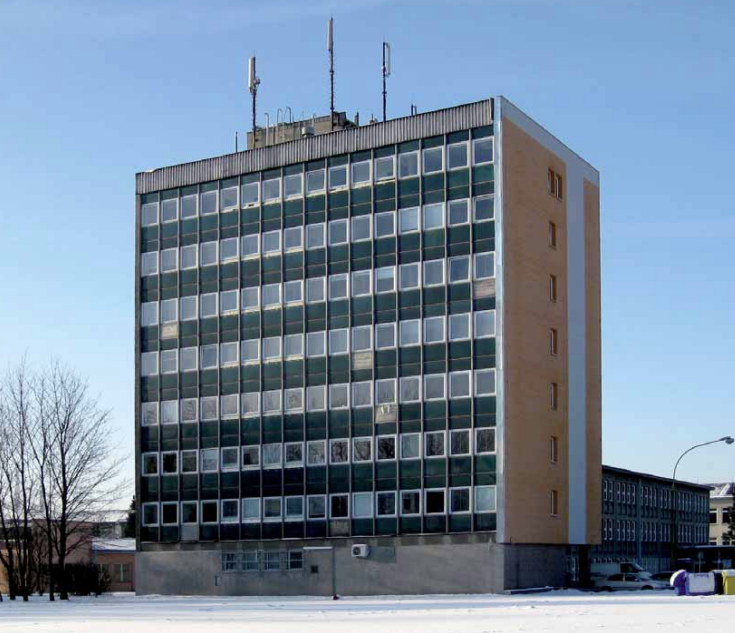

Rekonštrukcia obvodového plášťa administratívnej budovy ÚZSVM Ostrava

Zadaním investora bolo vykonať rekonštrukciu fasád budovy a súčasne neprerušiť prevádzku v interiéri počas realizácie, čelnú a zadnú fasádu vykonať z ľahkých plechových prvkov, dve bočné fasády zatepliť kontaktnou fasádou ETICS. Výplne otvorov boli vymenené skôr.

Vidíme dopredu...Chcete aj Vy? Radi Vám pomôžeme s vizuálnym návrhom všetkých Vašich rekonštrukcií. Bude nám stačiť fotka a návrh vyriešime za Vás. Prezrite si príklady ako môžeme premeniť Vašu fasádu. Pre viacej info kliknite nižšie:

Stavebnotechnický prieskum

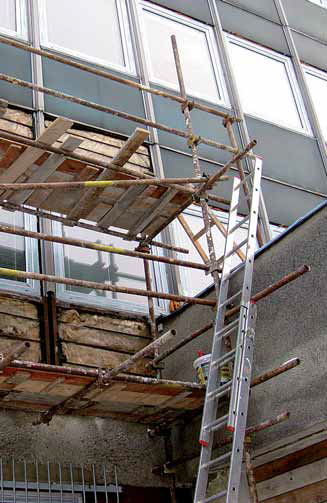

Sondy do skladby obvodového plášťa ukázali nedostatky existujúceho systému, spoločne so statickým posudkom však preukázali možnosť ponechať väčšinu pôvodných konštrukcií plášťa.

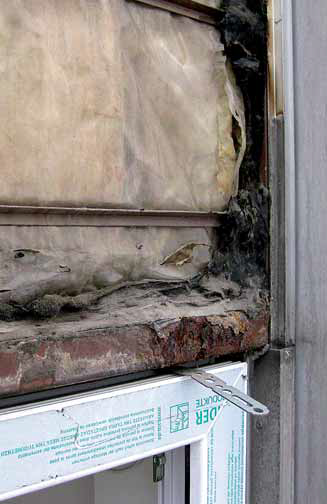

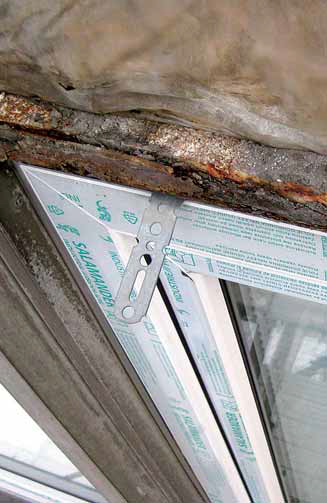

Nosné tenkostenné oceľové profily rámovej konštrukcie boli nájdené lokálne nadrobno korodované.
Bolo navrhnuté ich prebrúsiť a natrieť antikoróznym náterom.

Značne skorodované časti konštrukcie boli vymenené.

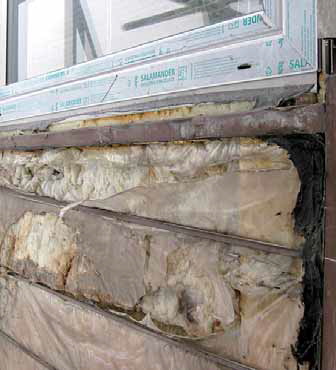

Pôvodná tepelná izolácia z minerálnej vaty bola nájdená v ochrannej fólii alebo bez tejto fólie. V oboch prípadoch bol stanovený jej stav za uspokojivý a teda bola v konštrukcii ponechaná.

Stanovenie spôsobu rekonštrukcie

Po prieskume projektant stavby zvolil postup rekonštrukcie podľa bodu 3. Na opláštenie budovy navrhol použiť systém ľahkých zavesených fasád z lakovaných plechových prvkov s názvom DEKMETAL.

Rekonštrukcia fasády

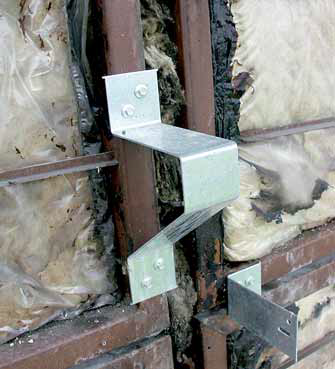

Na nosné oceľové profily rámovej konštrukcie boli po lokálnej sanácii pripevnené nové nosné konzoly budúceho roštu plechovej fasády.

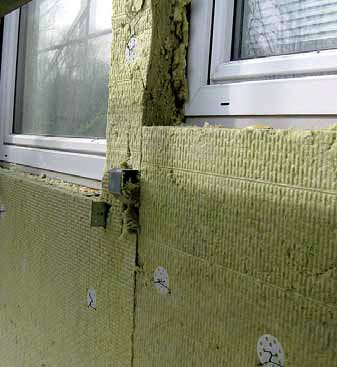

Ďalej bola doplnená vrstva tepelnej izolácie z minerálnych vlákien podľa tepelnotechnického výpočtu /foto 11/.

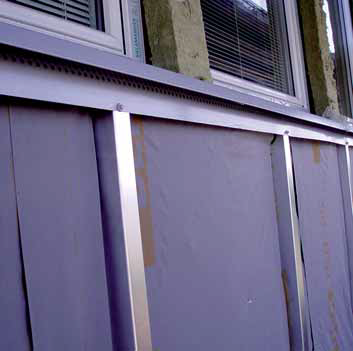

Cez túto tepelnú izoláciu bola položená
fólia ľahkého typu DEKTEN 95 a následne pripevnený nosný rošt

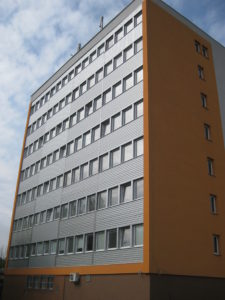

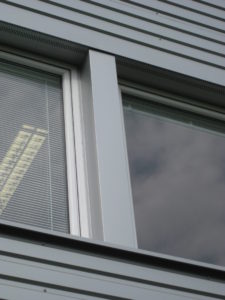

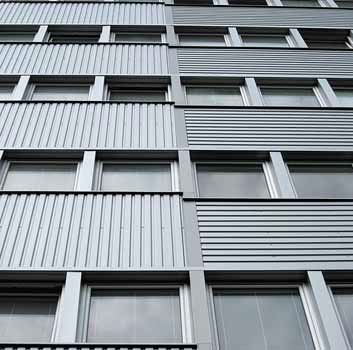

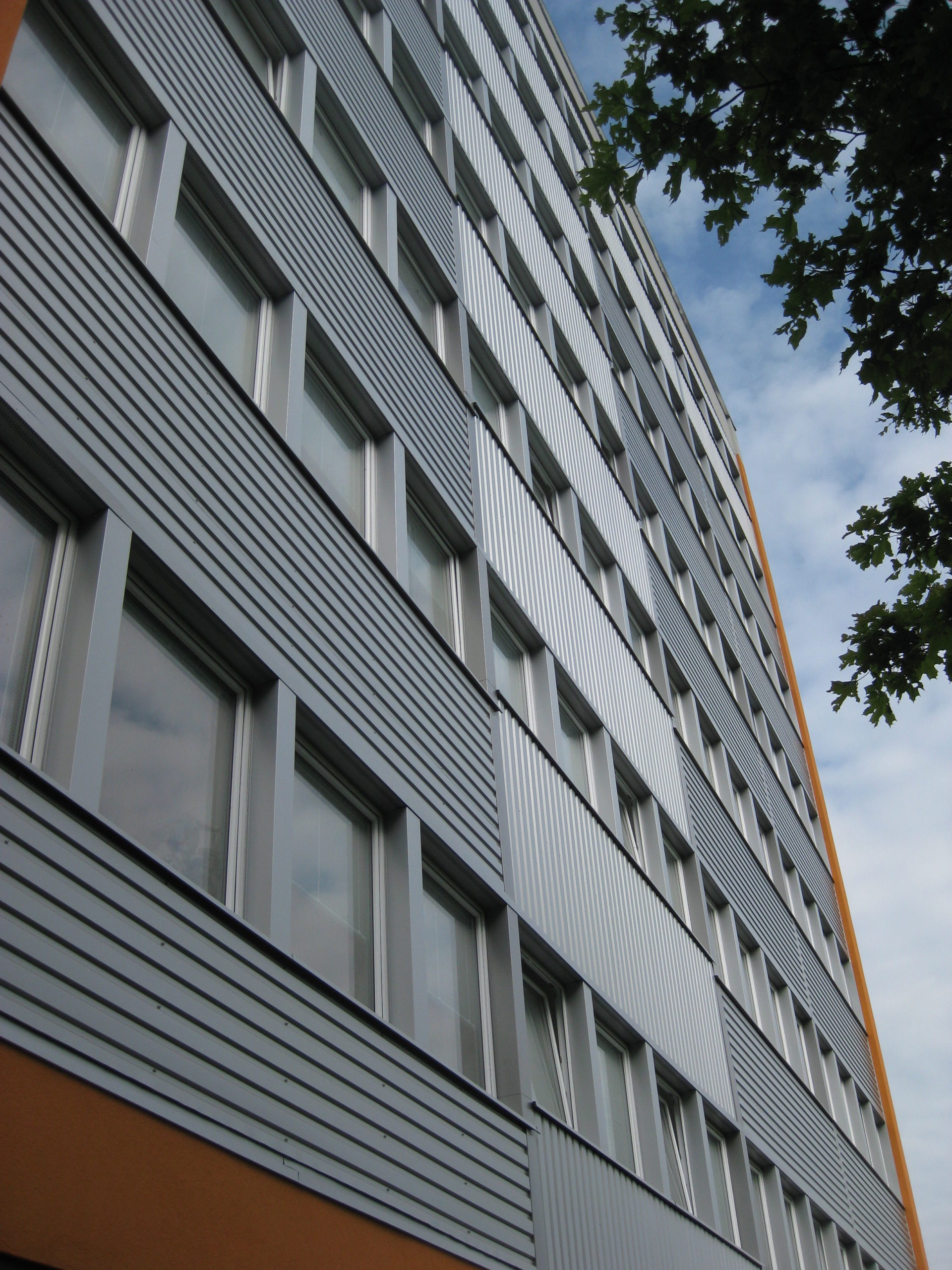

Na tento nosný rošt boli pripevnené pohľadové plechy. Zo sortimentu fasádneho systému DEKMETAL si investor vybral obkladové prvky s názvom DEKPROFILE TR18.

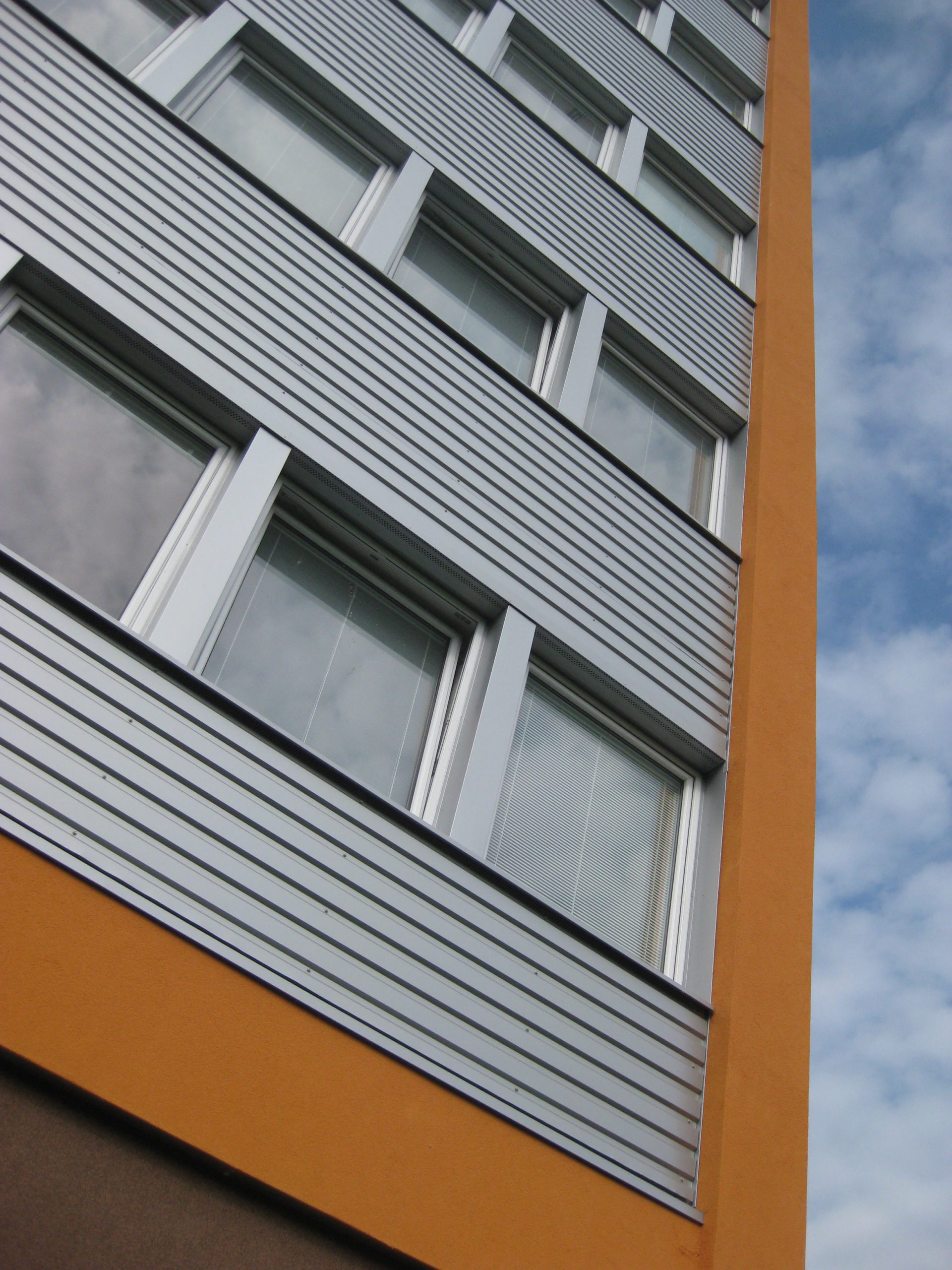

Z architektonických dôvodov bolo požadované tieto profily pokladať vodorovne aj zvisle.
